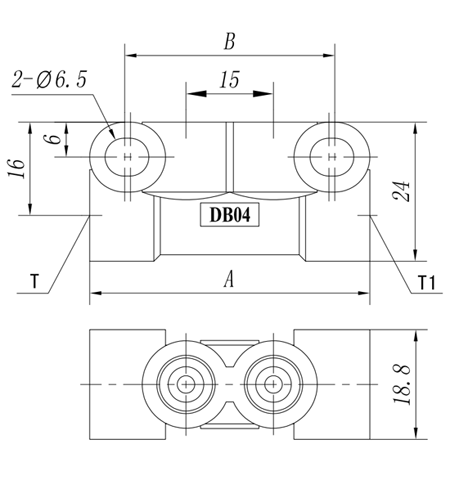

外觀尺寸圖
型式及技術參數：
型式及技術參數：
| 型式 | 品號 | T/T1 | 出口口徑 | 出口數 | A | B | 重量（g） |
| DB04104 | 30203 | Ø4 Ø4 | 2-Ø4 | 4 | 48 | 34-36 | 59 |
| DB04204 | Ø6 Ø4 | 2-Ø4 | |||||
| DB04304 | Ø6 Ø6 | 2-Ø4 | |||||
| DB04306 | Ø6 Ø6 | 2-Ø6 | |||||
| DB05104 | Ø4 Ø4 | 3-Ø4 | 5 | 64 | 49-52 | 76 | |
| DB05204 | Ø6 Ø4 | 3-Ø4 | |||||
| DB05304 | Ø6 Ø6 | 3-Ø4 | |||||
| DB05306 | Ø6 Ø6 | 3-Ø6 | |||||
| DB06104 | Ø4 Ø4 | 4-Ø4 | 6 | 80 | 65-68 | 96 | |
| DB06204 | Ø6 Ø4 | 4-Ø4 | |||||
| DB06304 | Ø6 Ø6 | 4-Ø4 | |||||
| DB06306 | Ø6 Ø6 | 4-Ø6 | |||||
| DB07104 | Ø4 Ø4 | 5-Ø4 | 7 | 96 | 79-84 | 113 | |
| DB07204 | Ø6 Ø4 | 5-Ø4 | |||||
| DB07304 | Ø6 Ø6 | 5-Ø4 | |||||
| DB07306 | Ø6 Ø6 | 5-Ø6 | |||||
| DB08104 | Ø4 Ø4 | 6-Ø4 | 8 | 112 | 95-100 | 135 | |
| DB08204 | Ø6 Ø4 | 6-Ø4 | |||||
| DB08304 | Ø6 Ø6 | 6-Ø4 | |||||
| DB08306 | Ø6 Ø6 | 6-Ø6 | |||||
| DB09104 | Ø4 Ø4 | 7-Ø4 | 9 | 128 | 109-116 | 145 | |
| DB09204 | Ø6 Ø4 | 7-Ø4 | |||||
| DB09304 | Ø6 Ø6 | 7-Ø4 | |||||
| DB09306 | Ø6 Ø6 | 7-Ø6 | |||||
| DB10104 | Ø4 Ø4 | 8-Ø4 | 10 | 144 | 123-132 | 164 | |
| DB10204 | Ø6 Ø4 | 8-Ø4 | |||||
| DB10304 | Ø6 Ø6 | 8-Ø4 | |||||
| DB10306 | Ø6 Ø6 | 8-Ø6 | |||||
| DB12104 | Ø4 Ø4 | 10-Ø4 | 12 | 176 | 153-164 | 201 | |
| DB12204 | Ø6 Ø4 | 10-Ø4 | |||||
| DB12304 | Ø6 Ø6 | 10-Ø4 | |||||
| DB12306 | Ø6 Ø6 | 10-Ø6 | |||||
| 備註：Ø4接口牙紋為M8x1.0；Ø6接口牙紋為M10x1.0；其他特殊品可定制。 | |||||||
